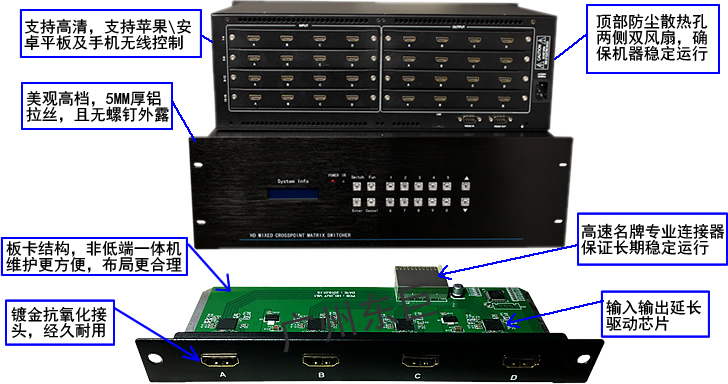

16进16出HDMI矩阵切换器

• 兼容HDCP，支持蓝光DVD等；

• 4进4出HDMI矩阵切换器配置手机和平板电脑切换软件；

• 矩阵的EDID数据，用户可自行修改，通过电脑软件或矩阵切换器面板上的按钮；

• HDMI输出带信号预加重增强电路，输入端带数字均衡调整电路，使信号能进行更长距离传输，输入加输出都可超过40米距离（不需配带芯片的HDMI线）；

• 可使用电脑软件或、遥控器、面板按键等方式，对hdmi矩阵切换器进行切换操作；

• 1U高度的铝材料面板，黑色拉丝氧化工艺、蓝光状态示屏，美观高档的外观设计；

• 控制CPU采用32位ARM系列，处理速度快，可全天候工作；

• 可使用按钮快速查看hdmi矩阵切换器的输入输出对应状态；

• 断电前会自动保存矩阵的工作情况，再开机时，会恢复关机前的工作方式；

• 外壳使用抗干扰，带金属屏蔽的材料，手感好；

• 采用国际通用的标准宽电压输入电源，电网电压不稳定时，都能保证hdmi矩阵切换器正常工作；

• 智能SMT自动贴片工艺，非手工，焊接质量高，保证矩阵长久耐用；

• 特有的抗静电，接口保护电路；

• 完善支持会议中控系统的操控，提供各种各样的协议；


• 数字信号运用了点对点无损传输方式，有力保证了图像信号的高保真输出；

• 电讯级核心数字交换芯片，具有超强的抗干扰及全天候工作能力；

• 标准机柜式外观： 高度为1U ；

• 最大传输延时：5nS

• 带宽：5.25Gbps 增益：0dB

• 位时钟抖动：<0.15Tbit

• 位下降时间：<0.3Tbit（20%--80%）

• 位上升时间：<0.3Tbit（20%--80%）

• 切换速度：200ns（最长时间）

• 串行控制接口：RS-232, 9-针公 D型 接口,波特率：9600, 数据位8位， 停止位1, 无奇偶校验；2 = RX, 3 = TX, 5 = GND

• 以太网控制接口（选配）: RJ-45母接口,TCP/IP Server或UDP模式,自适应10M或100M,全双工;

• 平均故障间隔时间：（MTBF）30000小时

• 协议: 支持HDCP, 兼容DVI1.0协议；

• 增益: 0 dB；

• 像素带宽: 165MHz, 全数字；

• 接口带宽: 3.2Gbps；

• 支持分辨率:高清1080P；

• 位时钟抖动(Clock Jitter)<0.15 Tbit；

• 位上升时间(Risetime )<0.3Tbit (20%--80%)；

• 位下降时间(Falltime)<0.3Tbit (20%--80%)；

• 最大传输延时 5nS(±1nS)；

• 切换速度： 210 ns(最长时间)

• 信号类型：全数字 T.M.D.S. 信号

• 接口： HDMI-A母接口

• 信号强度： T.M.D.S +/- 0.4Vpp

• 最小/最大电平： T.M.D.S 2.9V/3.3V

• EDID： EDID现场可擦写

• 阻抗： 50 Ω

• 最大直流偏置误差： 15mV

• 最大传输距离：输入加输出大于40米；

• 控制接口：RS-232；

• 最大功耗：28w

• 温度 储存、使用温度: -20℃ ~ +70°C

• 湿度 储存、使用湿度:10% ~ 90%

• 产品重量 约2.8kg

• 串行控制接口：RS-232, 9-针D型公接口，波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位串行控制口结构： 2 = TX, 3 = RX, 5 = GND

• 电源：100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源

• TMDS时钟最大频率为325MHz；

• 32位全色，1080P和4K的分辨率；

• hdmi高清信号均衡及数字时钟再生技术，重建的hdmi数字信号，过虑了线路上的干扰，传输更远的距离；

• HDPC：1920x1200@60_24bit

• HDTV：1920×1080@60Hz_36bit；

• 本HDMI矩阵切换器支持Windows系统即插即用功能；

本文仅供参考，升级改进时，不另行通知
