停产VGA矩阵 / VGA矩阵切换器

停产的8进4出VGA矩阵

OEM定制开发专家,让您与从不同!
13年本行业产品设计经验,一线研发厂家,优势价格,高稳定性,欢迎参观指导。

 先进性:
同步国际领先产品,国内首批采用可变增益技术的厂家,每路输出的放大系数可独立调节,并且支持数字调节,使固定增益的传统矩阵在线长时图像很暗,线短时图像又发白的问题,得到很好改善。超高带宽。可定制用平板电脑无线操控!

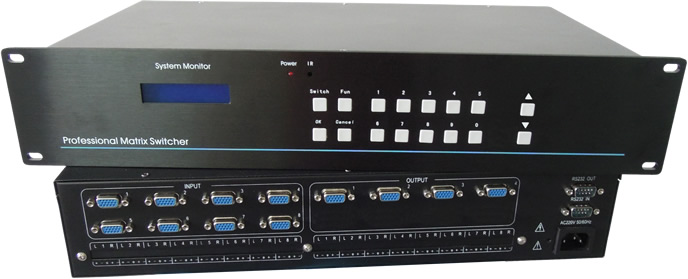

东巨VGA0804矩阵切换器

8进4出VGA矩阵切换器

VGA0804矩阵简述:

  • 支持8路VGA信号输入,4路VGA信号输出;

  • 接口采用DB15母座;

  • 高速切换,切换时间只需0.001秒;

  • 采用可编程逻辑陈列电路,任意交互切换;

  • 输入输出的信号可以是:RGBHV,RGBS,RGsB,RsGsBs;

  • 550MHz(-3dB),满载带宽;

  • 信号长距离传输失真补偿技术;

  • 具有掉电记忆功能,断电保护,上电恢复;

  • 具有2路RS-232通讯接口;

  • 可选网络接口,可通过以太网远程控制,用户个数理论上无限制;

  • 内置国际通用电源;

  • 高档蓝光液晶显示屏;

  • 一体化铝拉丝面板,黑色金属机箱;

  • 标准19英寸机架安装;

VGA0804矩阵技术参数:

  • 增 益:0 dB;

  • 带 宽:450MHz (-3dB),满载;

  • 串扰和:-60dB @10 MHz;

  • 切换速度<150ns;

  • 输入最小/最大电平模拟信号:0.5V ~ 2.0V p-p;

  • 输入阻 抗:75 Ω;

  • 回波损耗:<-38dB@5MHz;

  • 最大直流偏置误差:16mV;

  • 输出最小/最大电平:2.0V p-p;

  • 输出阻抗:75 Ω;

  • 同步输入电平:0.5V- 5.0V p-p,: 4.0V p-p 正常;

  • 同步输出电平:1K;

  • 同步输出阻抗:75 Ω;

  • 最大传输延时:水平92ns,垂直: 158ns;

  • 最大上升/下降时间:4ns;

  • 串行控制接口:RS-232, 9-针母 D型 接口;

  • 波特率与协议:波特率:9600, 数据位:8位, 停止位:1, 无奇偶校验位;

  • 串行控制口:2 = TX, 3 = RX, 5 = GND;

  • 电 源:100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源;

  • 温 度:储存、使用温度: -20° ~ 70°C;

  • 湿 度:储存、使用湿度:10% ~ 90%;

  • 平均故障间隔时间:31000 小时;

  • 质 保:1年免费保修,终生维护。

东巨--VGA矩阵切换器研发生产专家!
